设备基础图未确认前能否确定土建预留尺寸

项目人员搜索“设备基础图没出，能不能先做土建”时，通常已经在安排厂房改造、设备位置或施工周期。设备基础图未确认前，只能按设备外形、预计荷载和接口方向预留可调整空间，不能确定地脚孔、预埋件或最终开孔尺寸；涉及结构承载和施工的尺寸必须结合受控基础图与现场条件确认。

设备基础图未确认时哪些条件可以暂估

设备外形可以用于估算设备占地，但外形边界不等于土建施工边界。项目人员可以根据产品页或方案图中的长、宽、高，先划出设备区、运输通道和可调整余量。设备门板开启、部件抽出、吊装和日常检修需要的空间，应作为独立条件保留，不能全部压进设备外形尺寸。产品页若把公称尺寸与安装尺寸混在一起，可先参照公称尺寸与安装尺寸的区分方法判断数字用途。

预计设备荷载可以作为厂房结构复核的输入，不是楼板或基础已经满足要求的结论。供应商可提供设备自重、运行时可能增加的物料或液体重量、主要受力位置及是否存在明显动载。项目方还要结合楼层、梁柱位置、既有基础和地面状态判断。设备荷载来源仍在方案阶段时，页面应标明“预计”或“待最终图纸确认”，不要给出看似精确的施工承诺。

接口方向也适合在前期讨论。进出料、电源、气源、排水和排风位于设备哪一侧，会影响管线通道与操作面。接口中心坐标尚未确定时，可以保留一段可调整区域，不能按示意箭头直接开孔。安装方向与接口、流向之间的关系，可连接安装方向和接口流向的页面说明，让项目人员先确认设备朝向。

哪些尺寸不能凭产品页直接施工

问：产品外形图能否用来定位地脚孔？

答：不能。地脚孔坐标、孔径、数量和基准点应来自受控设备基础图，外形图只能辅助布置。

问：预计重量能否直接确定基础厚度？

答：不能。设备荷载还要说明受力位置、方向和运行状态，基础厚度由项目结构条件决定。

问：接口方向明确后能否提前开孔？

答：只能预留可调整区域。最终开孔位置还要对应接口中心、管径、保温或维护空间。

问：旧型号基础能否直接复用？

答：只有新旧设备的安装基准、荷载、地脚孔和接口条件均得到确认后，才能判断复用范围。

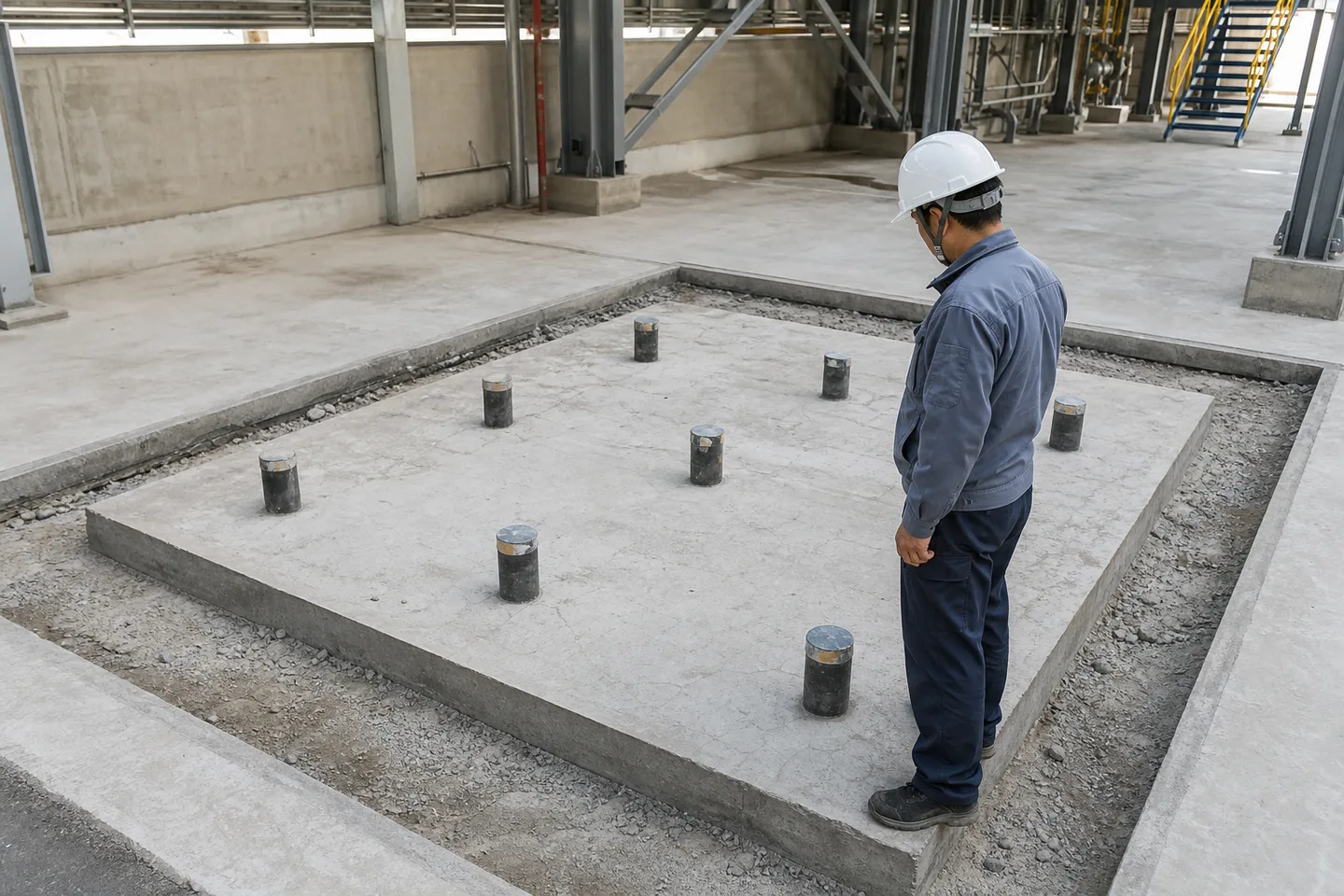

地脚孔、预埋件和基础沟槽一旦施工，修改成本通常高于移动设备布置线。网站问答要把“可以提前规划”与“可以据此施工”分开。受控设备基础图至少要能识别适用型号、图号或文件标识、状态、基准点和主要荷载条件。文件仍为参考版、方案版或待批准状态时，页面应明确限制，不把下载按钮当成施工许可。

土建预留尺寸还受现场条件约束。楼板设备、振动设备、带液体运行的设备，不能只看静态重量。项目涉及抗震、危险介质、洁净区或其他专门要求时，应由承担项目职责的工程人员确认。公开文章可以说明判断关系，但不能替代结构设计、施工图审核或现场安全判断。

网站怎样承接基础图与人工确认

产品页面先提供设备外形、预计重量、接口方向和文件状态，让搜索用户快速判断能否进入厂房规划。正式基础图不适合公开下载时，可以设置资料申请入口，并把产品型号、安装地点、楼层、现有基础和计划施工时间带入请求。销售与工程看到的是同一组项目条件，不需要根据一句“请发基础图”重新追问背景。

基础图发布后，页面应保留稳定文件入口，并说明适用型号和当前状态。设备从厂门到安装位置还涉及包装外形、卸货和搬运路线，项目方可继续查看卸货方式与进场边界，避免土建位置已经确定，设备却无法进入安装区。

适用于制造设备订货前的厂房规划、产品页面和买家问答，不替代结构设计、施工图审核或现场安全判断。设备布置涉及楼板承载、振动基础、抗震要求、危险介质或法定审查时，必须由具备相应职责的工程人员按项目条件确认。

页面验收可以用三类搜索问题反查：询问“能否先规划”时，答案应给出设备外形、预计荷载与可调整空间；询问“能否施工”时，答案应指向受控设备基础图和现场复核；涉及承载、振动或专门审查时，页面必须转入人工确认。三类答案边界清楚，采购、工程和搜索系统才不会把暂估条件引用成最终施工尺寸。
